プリント基板

プリント基板関連機器に関するあらゆるニーズにお応えしています。

実装設計 - CADVANCE αⅢ DESIGN -

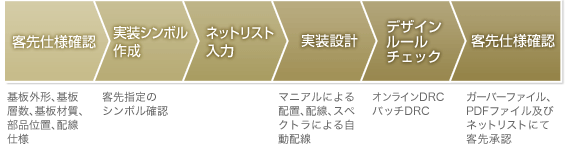

納品までの流れ

テクノアートでの実装設計は、以下のような流れで進めております。

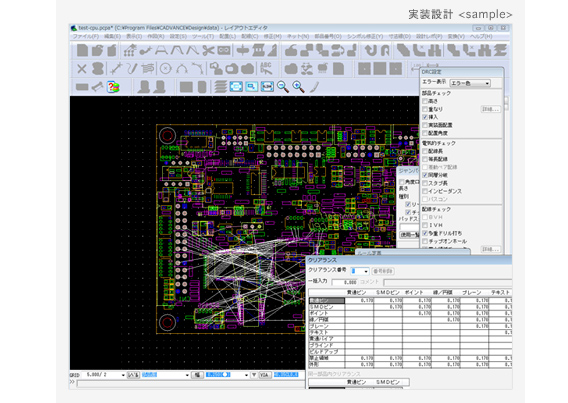

実装設計の流れ 実装設計 サンプル画面

プリント基板外形

ワークサイズ

  • ・プリント基板基材の寸法
    定尺サイズ(1020 ㎜×1020 ㎜)
    ジャンボサイズ(1220㎜×1020 ㎜)
  • ・有効製品エリア
    基板寸法 +20 ㎜
    (例 : 100x100 の場合 → 120x120)

※基材の整数分割より有効製品エリアを引いた寸法が最も無駄のない基板寸法です。

基板材質

紙フェノール基材、紙エポキシ基材、コンポジット基材、ガラスエポキシ基材、
ガラスポリイミド基材、フッ素樹脂基材、セラミック基材 など

配線仕様

  • ・信号線等の層構成
  • ・電源パターン幅(主線幅、支線幅)、GND ライン(主線幅、支線幅)
  • ・信号線幅・最小導体間隔、ピン間本数
  • ・アイソレーション部分
  • ・ランド・ランド間のクリアランス、ランド・パターン間のクリアランス、via・ランド間のクリアランス
  • ・via・パターン間のクリアランス、via・via間のクリアランス、など
  • ・配線長制限、平行配線長制限、等長配線制限、等長ペア配線制限

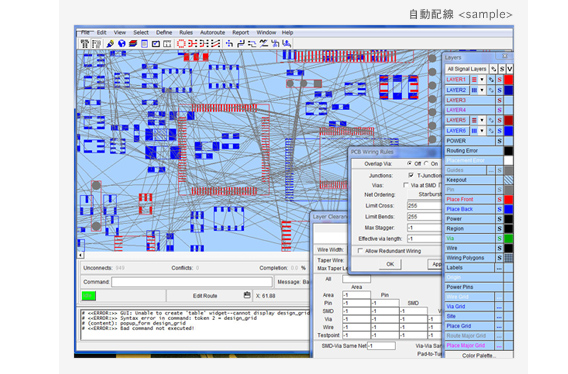

自動配線 サンプル画面
